Modbus Gateway

Modbus Gateway 閘道器

專為工業現場系統整合設計，一機支援 Modbus TCP、Modbus RTU 與 Modbus ASCII 雙向即時轉換。內建智慧 ID 繞送技術，免更動現場既有設備與程式，即可解決通訊衝突與 Serial 轉 Ethernet 佈線難題，提供 Modbus 通訊整合的一站式解決方案。

深入探索 聯絡我們

什麼是 Modbus Gateway 閘道器？

Senwaiy Modbus Gateway 是一款專為工業製造環境打造的通訊轉換閘道器，提供 Modbus TCP、Modbus RTU 與 Modbus ASCII 等主流 Modbus 通訊協定在序列埠 (RS-232/422/485) 與乙太網路 (Ethernet) 間的雙向透通轉換。

有別於傳統的通閘道器，Senwaiy Modbus Gateway 內建獨家智慧 ID 繞送技術。在面對廠區老舊設備無法修改 ID 或發生設備 ID 重複衝突時，無需更動 PLC 程式或替換現有設備，即可將散落於產線的電力表、溫控器、測試儀等資產，安全地接入 SCADA 與 MES 系統，提供企業實現 Serial 轉 Ethernet 數位化的穩健基礎。


下載 Modbus Gateway 產品型錄
Senwaiy Modbus Gateway 支援 Modbus TCP、RTU 與 ASCII 雙向即時轉換，內建獨家智慧 ID 繞送技術，免更動 PLC 程式即可將電力表、溫控器、測試儀安全接入 SCADA 與 MES 系統

專為整合 Modbus 串列與乙太網路通訊所設計的閘道器

將 Modbus 序列通訊轉化為標準乙太網路架構，免改寫程式即可整合異質的 Modbus 通訊協定

  • 多端點邊緣數據採集
  • 異質協定雙向透通轉譯
  • 智慧 ID 虛擬繞送處理
  • 對上系統同時發布
Modbus Gateway 內建高達 16 埠序列介面，能同時針對 RS-232/422/485 總線進行輪詢，讓舊型電表或溫控器在機台端就近收集數據，大幅省下拉設實體屏蔽線的建置成本

多端點邊緣數據採集

Modbus Gateway 內建高達 16 埠序列介面，能同時針對分佈廣泛的 RS-232/422/485 總線進行輪詢。無論是舊型電表或溫控器，皆可在機台端就近收集數據，省下大量拉設實體屏蔽線回控制室的建置成本。

Modbus Gateway 自動解析序列設備封包，不需添購高價 PLC 擴充模組，即可將 Modbus RTU 與 ASCII 格式低延遲地轉換為標準 Modbus TCP 乙太網路封包

異質協定雙向透通轉譯

當接收到設備的序列訊號後，Modbus Gateway 會自動解析封包。不需額外添購額外的 PLC 擴充模組，即可將 Modbus RTU 或 Modbus ASCII 格式，轉換為標準的 Modbus TCP 乙太網路封包。

Modbus Gateway 觸發智慧 ID 繞送機制，透過預設對應表自動將重疊衝突的設備 ID 重新編址至不同虛擬 IP 或 TCP 連接埠，免除工程師逐台重配參數的困擾

智慧 ID 虛擬繞送處理

為解決設備 Slave ID 重疊且無法修改的限制，Modbus Gateway 會觸發 ID 繞送機制。透過預設的對應表，如分配不同虛擬 IP 或對應不同 TCP 連接埠，自動將衝突的設備 ID 重新編址，免除工程師逐台重配參數的困擾。

Modbus Gateway 支援多台 Master 主機如 SCADA 圖控、MES 生產系統或戰情室等同步存取，達成 Modbus Serial 轉 Modbus Ethernet 的數位升級

對上系統同時發布

經過 Modbus Gateway 標準化與重編址的資訊流，轉換為穩定的高速乙太網路訊號。支援多台 Master 主機如 SCADA 圖控、MES 生產系統或戰情室等同步存取，達成 Modbus Serial 轉 Modbus Ethernet 的數位升級。

預約 DEMO 展示

Modbus Gateway 為全廠通訊架構帶來的核心優勢

Senwaiy Modbus Gateway 幫助工業製造與基礎建設等多元產業，以低風險加速實現廠區連網現代化。

MODBUS GATEWAY
部署快速 01 / 04

網頁化部署，提升現場維運效率

傳統串列設備的整合，時常伴隨專用驅動程式安裝與軟體設定。Senwaiy Modbus Gateway 內建視覺化 Web 管理器，現場工程師無需具備程式開發背景。只需透過標準網頁瀏覽器，幾分鐘內即可輕鬆完成鮑率、通訊埠及協定轉換等參數配置。不僅解決未來作業系統升級帶來的相容性風險，更大幅縮減現場試啟動與偵錯時間。

舊設備連網 02 / 04

Modbus ID 繞送，讓舊設備開始連網

針對廣泛存在於傳統製造廠內的舊型電表、流量計與溫控器等設備，整合時最常遭遇出廠 Slave ID 重疊且無法更改的困境。透過 Senwaiy Modbus Gateway 內建的 ID 繞送與重編址技術，工程團隊無需額外添購 PLC 擴充模組，也不必費時修改暫存器邏輯。只需在介面上設定對應表，便能解決設備 ID 衝突，讓老舊機台立即具備現代化連網能力。

整合通訊 03 / 04

整合異質協定，打破數據孤島

在工業物聯網 (IIoT) 的架構下，SCADA 圖控、MES 系統甚至戰情室會需要同時抓取同一設備數據。Senwaiy Modbus Gateway 一機便支援 Modbus TCP、Modbus RTU 與 Modbus ASCII 等主流 Modbus 通訊協定，並具備同步處理功能。不僅能允許 IT 與 OT 系統的多台 Master 主機同時讀寫而不發生封包壅塞，更降低跨部門的數據取用門檻。

節省成本 04 / 04

邊緣轉譯省下佈線成本

傳統序列網路架構必須拉設長距離的屏蔽通訊線回中央控制室，不僅施工與材料成本高昂，更易受到廠區電磁干擾而導致訊號衰減。透過在設備端就近部署 Senwaiy Modbus Gateway，便可利用廠房現有的乙太網路進行數據傳輸，實現 Serial 轉 Ethernet 網路升級。配合 Senwaiy Modbus Gateway 內建的通訊診斷機制，為連續生產環境提供高穩定的資料傳輸。

滿足工業環境的強固防護與多工效能

Senwaiy Modbus Gateway 具備獨立通訊緩衝，支援最高 16 個實體序列埠同時以 230.4 kbps 輪詢，封包不排隊、不逾時
高速同步處理

16 埠同時處理

工業現場的大範圍數據收集最忌諱封包排隊與逾時。Senwaiy Modbus Gateway 具備獨立的通訊緩衝架構，支援最高 16 個實體序列埠同時以 230.4 kbps 輪詢。各埠數據流獨立且互不干擾，可滿足大型配電盤、能耗監控等高密度點位連續採集的要求。

強固設計

磁隔離與雙備援電源架構

Senwaiy Modbus Gateway 全系列內建 2.25k VDC 的電氣磁隔離保護，能有效阻絕廠區設備啟停產生的突波與電磁干擾。其中 4 port 機型搭配 12~48 VDC 雙電源備援輸入設計，確保在單一電源異常時設備仍能持續穩健運作，為全廠通訊架構提供高可用性。

Senwaiy Modbus Gateway 內建 2.25k VDC 磁隔離與雙備援電源架構，有效阻絕廠區突波干擾，保障通訊穩定與安全

客戶導入實績

查看所有客戶實績
大型連續性製程製造廠
3大
獨立作業區數據集中轉拋
0風險
不汰換電表與更改程式

大範圍電力監控系統之異質數據整合

專案背景

本案客戶為一家大型連續性製程製造廠。為了達成碳盤查與能耗最佳化目標，廠務團隊必須將分布在三個獨立作業區的舊款多功能電力綜合電表、溫控器以及製程模組控制器的即時數據，統一集中轉拋至中央 SCADA 圖控系統進行大數據分析。

管理痛點與挑戰

  • 佈線零散： 現場電表皆為多年前建置，採用傳統 RS-485 介面與 Modbus RTU 協定，大範圍佈線成本與難度極高。
  • ID 重複引發封包碰撞： 多組關鍵電表在當初採購時已被硬體綁死，全數重複為「ID: 01」且現場無法更動。若強行串接於同一總線，將引發嚴重的訊號衝突。
  • 通訊協定斷層： 上層全新的電力圖控主機僅接受標準 Modbus TCP 網絡封包，無法直接讀取下方的序列資料。
THE SOLUTION

部署 Senwaiy Modbus Gateway 重建通訊中樞

廠務團隊在各作業區配電櫃內部署 Senwaiy Modbus Gateway，透過三步驟重新建立廠區網路拓撲：

Step 1 串列通訊轉乙太網路

將零散的電表與控制器線路就近接入閘道器的獨立 RS-485 序列埠中，將長距離且易受干擾的序列傳輸，轉化為高速乙太網路傳輸。

Step 2 開啟 Modbus ID 繞送功能

針對 ID 重複為 01 的電表，工程師在閘道器 Web 管理後台啟用 Modbus ID 繞送技術。在不變更電表硬體設定的前提下，利用雙重映射對照表，將重複的 ID 對應至獨立的網路虛擬地址。

Step 3 高速協定轉譯

閘道器自動在背景將設備的 Modbus RTU 與 Modbus ASCII 封包即時解析，並封裝為系統要求的 Modbus TCP 格式發送，完成對中央系統的數據交握。

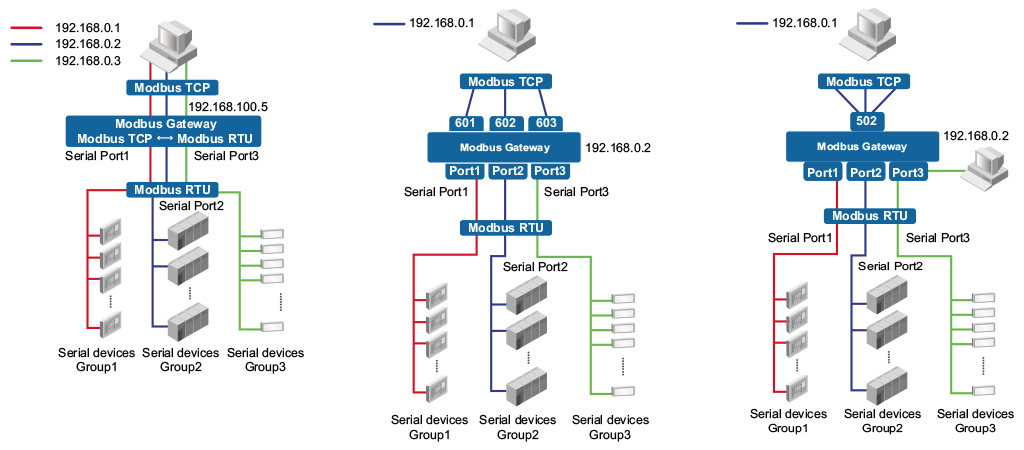

Modbus Gateway 應用架構圖
Modbus Gateway 應用架構圖

奠定可靠的 OT 數據基礎

透過 Modbus Gateway 的轉譯與路由技術，客戶在低改造成本下獲得數據可視度：

建立 IIoT 基礎： 在完全不汰換既有昂貴電表、不停機更改程式的狀態下，成功將全廠數百台序列資產連網。
化解通訊衝突： 虛擬 ID 繞送解決長年困擾的硬體「ID: 01」衝突，讓舊設備得以連網收值。
驅動碳盤查佈局： 實現全天候能耗數據採集，為企業的智慧能效管理與大數據碳盤查系統提供完整的數據來源。

常見問題解答 FAQ

市面上品牌也有類似的 Modbus Gateway 產品，這款與它們相比有什麼不同或優勢？
市售的工業串列伺服器/閘道器多數都能做到基本的 Serial 轉 Ethernet 與單純的協定轉換，硬體規格也相去不遠。但 Senwaiy Modbus Gateway 提供傳統 Modbus 閘道器所沒有的優勢 :

1. 具備 Modbus ID 繞送，不必更動現場設備
許多品牌的方案遇到 Slave ID 重複衝突時，仍需仰賴額外的中介軟體或客製化腳本才能處理位址對應。Senwaiy Modbus Gateway 則是在閘道器韌體內建 ID 繞送機制，透過網頁介面即可直接設定「虛擬 IP」或「獨立 Port」對應每台重複 ID 的裝置，不需要寫程式、也不用改動現場舊設備的硬體 ID，導入門檻較低。

2. 真正的多重存取，而非單一連線
部分同類產品在多台上位機同時讀寫同一台 PLC 時，容易發生連線數受限或需另購授權模組的情況。Senwaiy Modbus Gateway 支援多台 IPC/PC 同步存取單一 PLC，且每個序列埠都能各自獨立設定為 Master 或 Slave 模式，架構彈性更貼近台灣現場常見的多系統併存需求，例如 SCADA 與品保系統同時取值。

3. 三種 Modbus 協定雙向互轉整合在同一台設備
Modbus TCP、RTU、ASCII 的雙向即時互轉是內建標準功能，不需要依產品線分別選購不同型號或加購韌體授權，簡化選型與備品管理。

什麼是 Modbus ID 繞送？它是如何解決現場 Slave ID 重複衝突問題的？
在工業現場，許多向不同供應商採購的序列設備如電表或感測器，出廠的 Modbus Slave ID 經常重複，且硬體上無法修改。若將它們接在同一條 RS-485 總線上，會引發通訊衝突。

Modbus Gateway 內建的 Modbus ID 繞送技術，允許您維持硬體 ID 不變，在閘道器內設定兩種模式：「為每個序列裝置指定獨立的虛擬 IP 地址」，或「使用同一個 IP 地址，但區分不同的 I/O 埠 (如 Port 601, 602, 603)」。當上層 SCADA 發送請求時，閘道器會自動進行地址對應與轉換，輕鬆在單一網絡中整合所有 ID 重複的舊設備。
我們的 PLC 是 Modbus TCP Master，但現場的舊機台是 Modbus ASCII Slave，這款閘道器能直接做協定和介面轉換嗎？
可以，這正是 Senwaiy Modbus Gateway 的專長。

這款設備支援通用協定轉換與多元介面相容性。它不僅能處理 Serial 轉 Ethernet 的硬體介面轉接，更能同時在背景處理 Modbus TCP、Modbus RTU 與 Modbus ASCII 三種通訊格式的雙向即時互轉。不論您的主站與從站位於網路端還是序列端、採用何種 Modbus 語系，閘道器皆能隨插即用、透通整合。
這款閘道器最高支援 16 個序列埠，當 16 個埠同時高速收值時，硬體會不會發生資料延遲或過載？
不會，這款閘道器是專為密集工業數據收集量身打造的。

它的核心處理晶片與通訊技術經過最佳化，支援 16 個實體序列埠同時以 230.4 kbps 的傳輸速率穩定同步運行。每個通訊埠皆具備獨立的緩衝區與獨立處理機制，封包轉譯立即完成，上層系統感受不到延遲，非常適合大型配電櫃或大規模機台能耗集中監控專案。

技術規格與選購配置

選擇最適合您廠區需求的 Modbus Gateway

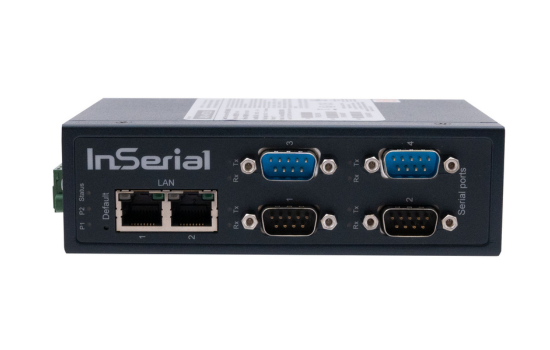

MG514

MG514

4 埠

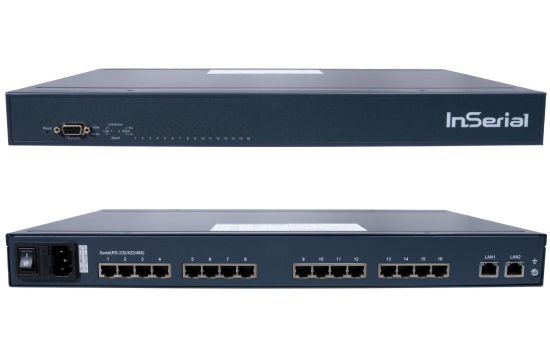

MG516

MG516

16 埠
網路通訊 (Network)
乙太網路介面
2 埠 10/100 Mbps
(IEEE 802.3, 802.3u)
2 埠 10/100/1000 Mbps Gigabit(IEEE 802.3, 802.3u, 802.3ab)
通訊協定支援
Modbus TCP, Modbus RTU, Modbus ASCII
磁隔離防護
內建 2.25k VDC 隔離
內建 1.5k VDC 隔離
序列通訊 (Serial)
通訊埠數量與介面
4 埠
(RS-232/422/485-2w/485-4w 軟體自選)
16 埠(RS-232/422/485 軟體自選)
實體連接器與流量控制
DB9 Male / 支援 XON/XOFF, RTS/CTS (MG516 另支援 DTR/DSR)
傳輸速率 (Baud Rate)
50 bps ~ 921.6 kbps
(任意鮑率設定)
支援 16 埠同時最高 230.4 kbps 同步處理(50 bps ~ 921.6 kbps 任意設定)
軟體與作業系統支援
系統配置方式
Web Browser
(網頁瀏覽器圖形化管理介面)
作業系統支援
Windows (32/64-bit), Mac OSX, IOS, Android
Windows XP/7/8.1/10, Server 2003/2008/2012/2016/2019, Linux
硬體機構與環境耐受
外殼材質與尺寸 (mm)
金屬外殼 (42 × 140 × 95)
SECC 鍍鋅鋼板 (438 × 43.6 × 259.2)
安裝方式
DIN-rail 導軌安裝、壁掛 (Wall)
19 吋標準機架式 (Rackmount)
工作溫度 (Operating Temp)
-10 ~ 60 °C (14 ~ 140 °F)
-40 ~ 85 °C (-40 ~ 185 °F) 寬溫設計
電源規格
電源輸入與連接器
12 ~ 48 VDC 雙電源備援輸入
(Terminal Block 端子台)
VHDC 120-270 VDC
(Terminal Block 端子台)
功耗 (Power Consumption)
4.1 W
5.6 W

若需查閱詳細規格，歡迎下載完整型錄或與我們聯繫。
