電力產業

配電系統終端負載資料庫





發佈

行業:電力公司
專案名稱:配電系統終端負載資料庫


困難挑戰

  • 無法建置現場即時資料之中心資料庫。
  • SI 非配電系統的專家,無法作資料庫整合。
  • 為個別發包,未考慮到後段資料庫的整合。
  • 各區處自主性高,對歷史資料重視程度不同。
  • 資料庫相當龐大,現有軟硬體無法整合。
  • 個別系統資料的解析度較差,現為小時級。
  • 各 SI 所用的即時通訊方法不同。
  • 各系統的時間基準不同。
  • 資料庫系統相當龐大。
  • 研究欲採集之資料點,決定為4000點,比原先多一倍。

解決方案

化學工業

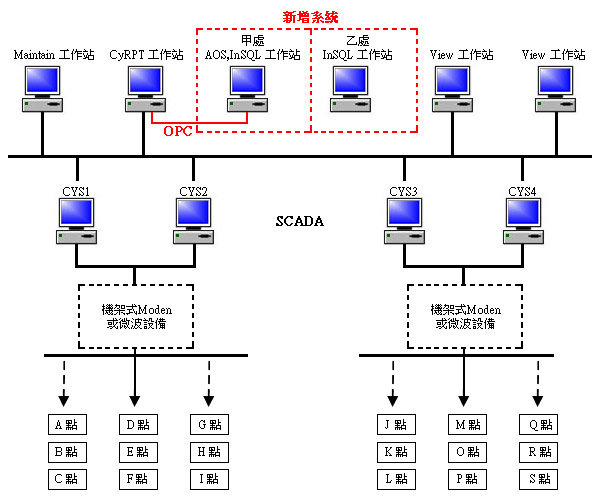

  1. 前端設置 DCS 工作站接收 DDCS 和 ADCS 運轉資料。
  2. 後端設置 ISDB 工作站,提供ETL功能。
  3. 建置 WEB 化的解決方案。
  4. 與本所之「區域整體資源資料倉儲系統」串接。
  5. 建置 DCS 工作站即時資料庫中之資料點(變數) 。
  6. 將所接收資料儲存至即時資料庫中。
  7. 建立資料傳送模組,將資料傳送至 ISDB 工作站中。
  8. 建置 ETL 機制與分析應用模組。
  9. 建置 WEB Base 介面解決方案。
  10. 請台電人員提供報表格式,以建置網路查詢報表程式。
  11. 進行「配電系統終端負載資料庫系統」之整合性測試。

執行成效

  1. 即時資料庫有資料壓縮之功能,壓縮比達 30 以上。
  2. 即時資料庫系統的解析度,至少為十秒級。
  3. System Platform 支援微軟工業上各種標準的即時通訊介面。
  4. 支援ㄧ千種以上設備的通訊介面程式。
  5. 支援 Store Forward。
  6. 支援備援機制。
  7. System Platform 與 Historian 無縫接合。
  8. System Platform 支援微軟.NET。
  9. 支援遠端系統開發能力。
  10. 遠端遙控程序的執行與停止。
  11. 多人同時開發之 IDE。
  12. 完全掌握觀看現場狀況 (IDE)。

創造價值

  • DCS 收集 DDCS 和 ADCS 即時資料,將資料寫入資料庫中。各 DCS 工作站經 Intranet 連接至 ISDB 資料庫。
  • DCS 可支援各種即時資料傳輸介面,能與 DDCS 和 ADCS 之設備之即時資料同步運作。
  • DCS 與 ISDB 間之資料傳輸斷線時,DCS 能偵測發現,當線路回復正常時,DCS 即將資料補回至 ISDB 中。

使用的設備及軟體

  • AVEVA(Wonderware)System Platform
  • AVEVA(Wonderware)Historian
  • AVEVA(Wonderware)Intouch HMI
